YD串激試驗變壓器

      YD串激試驗變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。
      特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
      -本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。
提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
       YD串激試驗變壓器是在TE系列試驗變壓器的基礎上 按照國家標準《ZBK-41006-89》經過改進后而生產的一種新型產品。YD系列試驗變壓器采用單框芯式鐵芯結構。初級繞組饒在鐵芯上,高壓繞組在外,這種同軸布置減少了漏磁通,因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構,整體外形顯得美觀大方。
產品別稱:
工頻耐壓試驗裝置、工頻耐壓試驗器、耐壓試驗裝置、串激試驗變壓器
產品特征:
-體積小,重量輕
-結構緊湊,功能齊全
-通用性強,使用方便
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

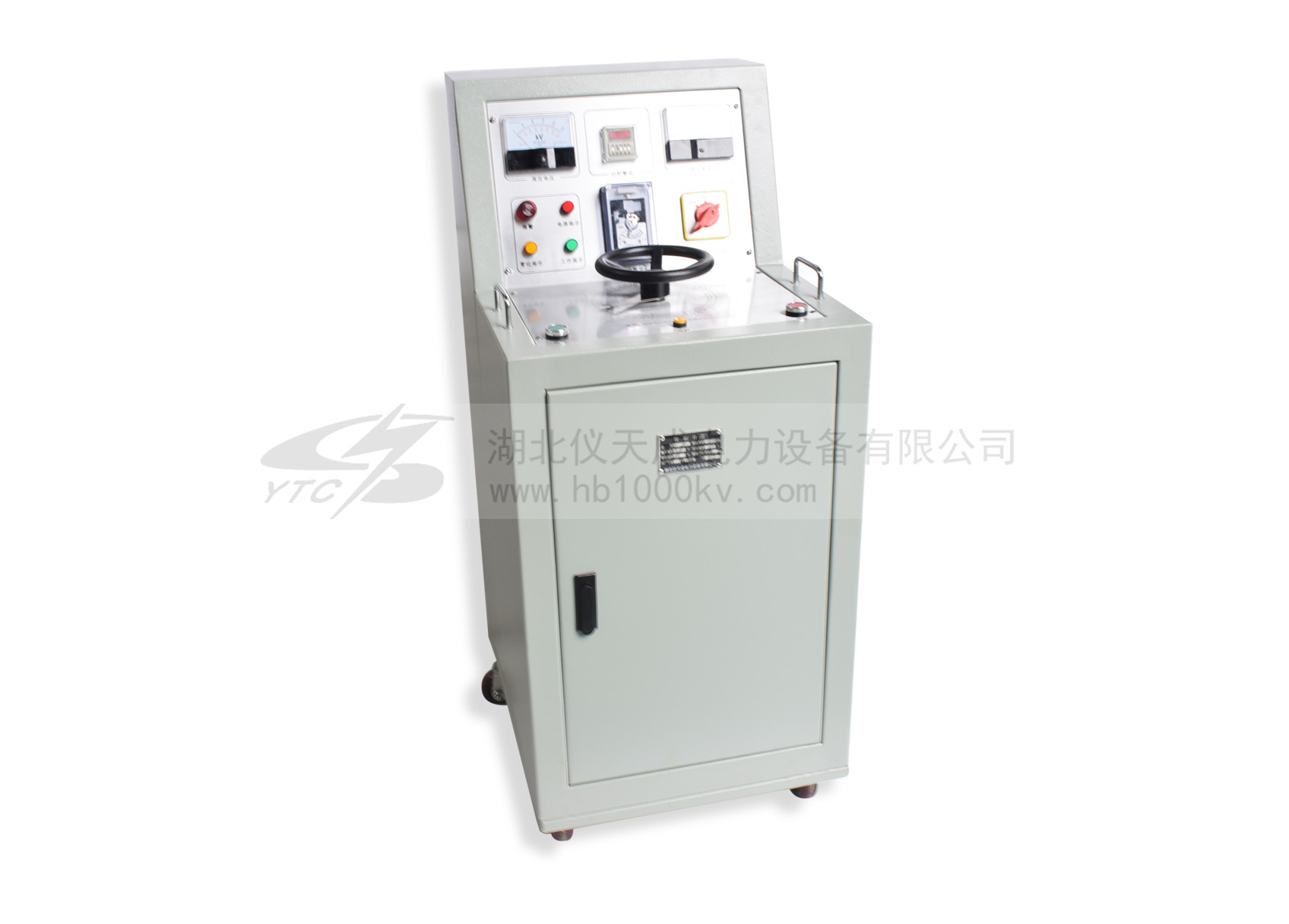

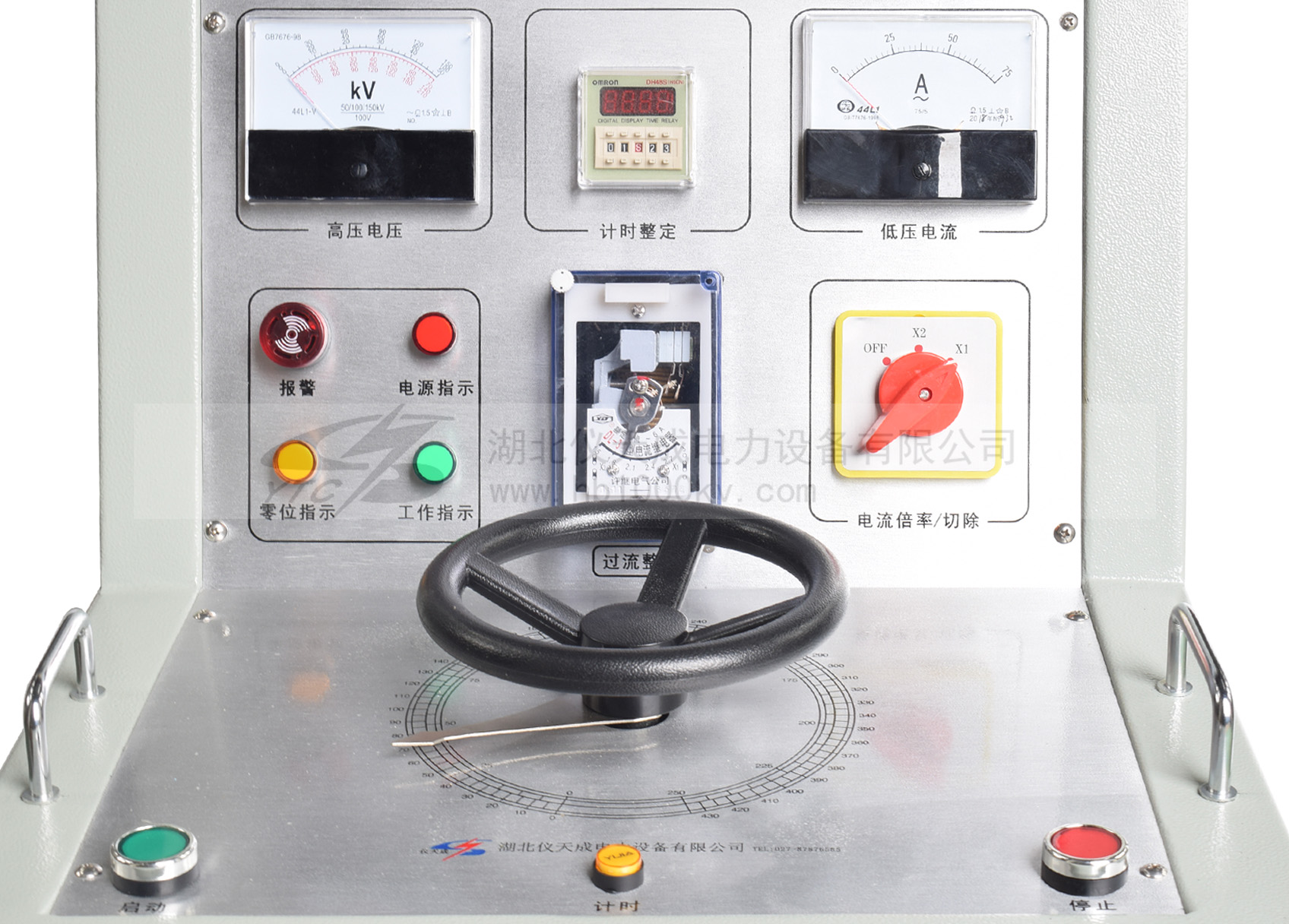

名稱和分類 名稱 TC-30KVA控制臺
環境組別 屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器(即可在室外環境使用)
主機結構型式與尺寸 型式 一體化便攜式
外形尺寸 530mm×390mm×700mm
使用電源 重量 65公斤(不含附件)
電壓 AC220V±10%和380V火線電源
頻率 50Hz±1Hz
使用環境要求 環境溫度 -10℃~40℃
相對濕度 ≤80%
安全性能 絕緣電阻 >2MΩ
泄漏電流 <3.5mA
介電強度 電源連線對機殼能承受1500V(50Hz有效值)1分鐘耐壓
測量精度 電流測量精度等級 ±5%
電壓測量精度等級 ±5%
測試項目 輸出電壓 AC0~430V
輸出電流 AC0~75A

應用領域 APPLICATION FIELD
附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
