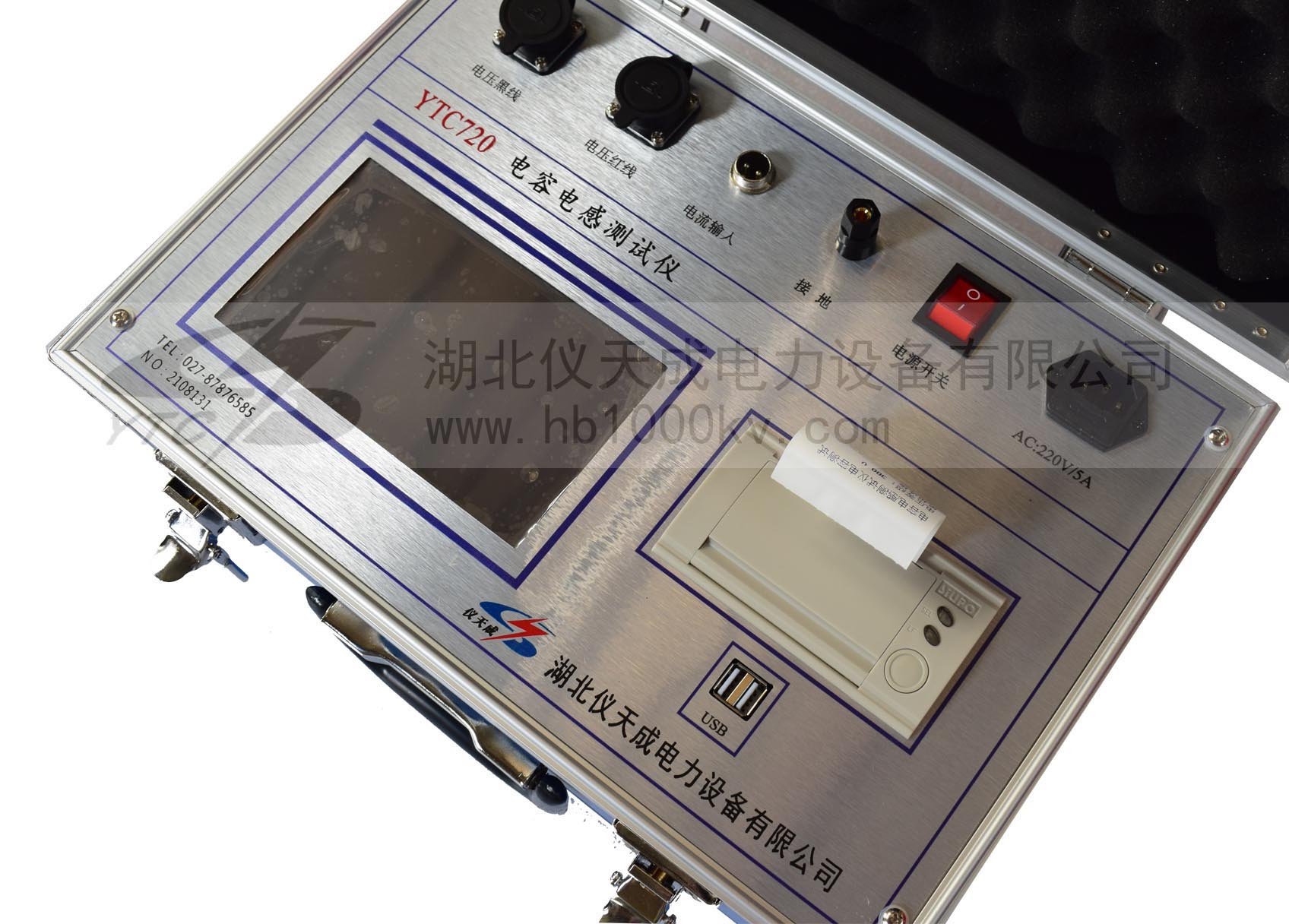

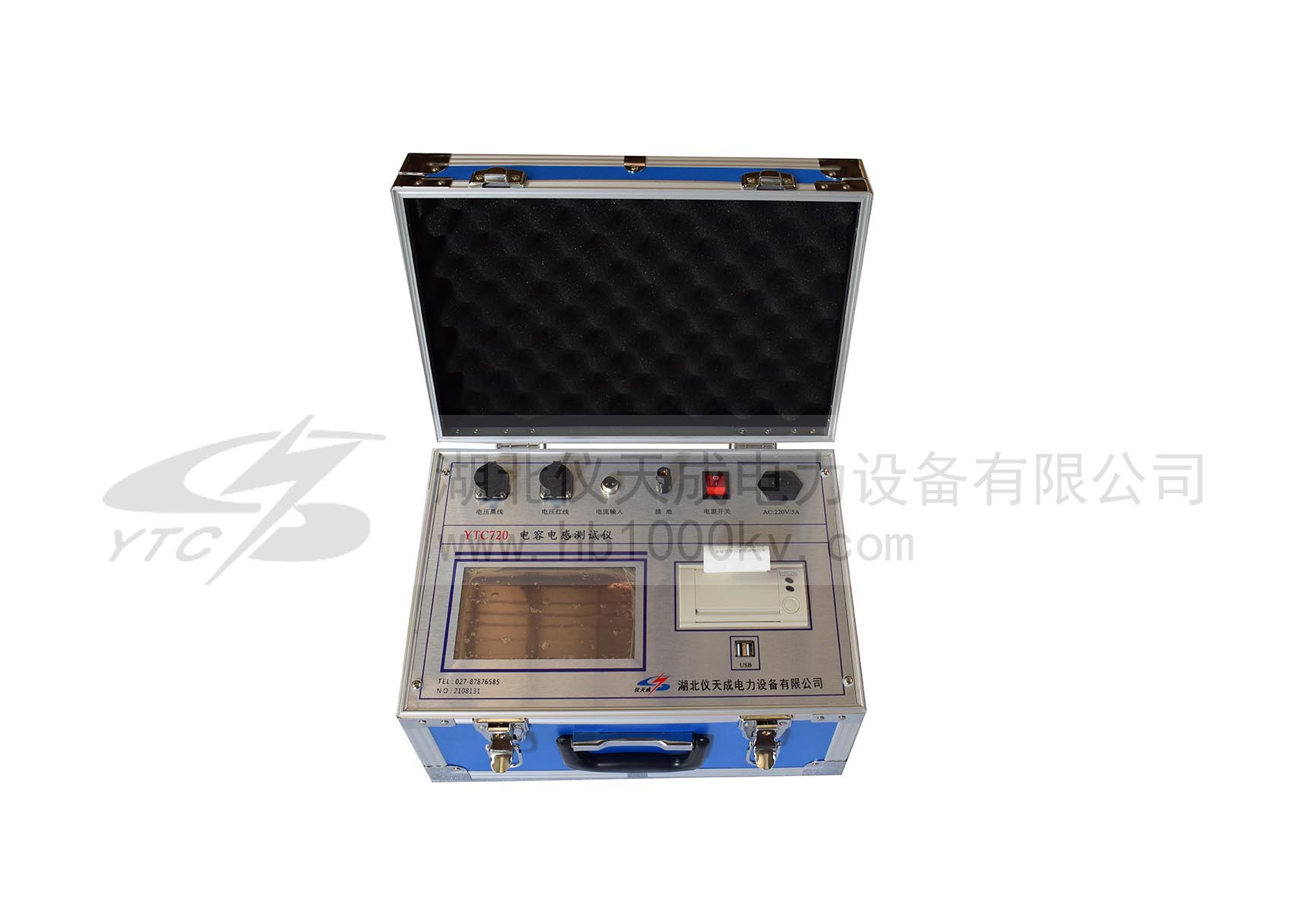

YTC720全自動電容電感測試儀

  YTC720全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
       此外,它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用,具有一機多能的功效。

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

  YTC720電容電感測試儀主要是對無功補償裝置的高壓并聯電容組,以及電抗器的測量,其測量依據,符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制,它主要解決了以下問題:
△ 現場測量電容器不需拆除連接線,減化試驗過程、有效提高工作效率、避免損害電力設備;
△ 完整參數測量,極易判別電容器的品質變化,及器件間連接導體故障;
△ 大容量數據存儲,微型打印機和USB通信,不需現場抄寫數據,多方式保存測量數據。



產品特征:
1、
本儀器采用了先進的測量原理與四端測量技術,可以精確測量、測試重復性能好;
2、大屏幕高清真彩液晶顯示屏(800X640點陣),漢字菜單提示操作;
3、液晶屏幕自帶觸屏按鍵,使操作直觀、簡單;
4、電流自動分段補償,使全量程電流線性化,提高了儀器測量精度;
5、環境溫度監測,便于電容器在不同溫度下對容值的影響;
6、新一代USB通信功能簡化與PC機連接,方便于測量數據傳輸和管理;
7、自帶微型打印機,不需抄寫數據,即可現場打印測試結果。


產品別稱:電容電感測試儀、電容測試儀
產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

儀器技術參數

環境溫度 -10℃ ~ +40℃;
相對濕度 ≤90%
工作電源 220V±10%工頻
額定頻率 50Hz
額定輸出 22V/25A/500VA
儀器體積 420×170×340mm(寬×高×深)
重量 約10kg

測量范圍、分辨率及誤差值:

電容測量檔位: 誤差值:
(1) 0.010μF ~ 0.200μF; ±0.5%;
(2) 0.200μF ~ 2.000μF; ±0.5%;
(3) 2.000μF ~ 20.00μF; ±0.5%;
(4) 20.00μF ~ 200.0μF; ±0.5%;
(5) 200.0μF ~ 3300.μF; ±0.5%;


電容器無功功率: 0 ~ 20.00Mvar 誤差值: ±1%;
電容器有功功率: 0 ~ 20.00kW 誤差值: ±1%;
電容器損耗因數: 0 ~ 20.00% 誤差值: ±1%;
電容器電阻分量: 0 ~ 10.00MΩ 誤差值: ±1%;
電容器容抗分量 10mΩ ~ 200kΩ 誤差值: ±1%;

電感測檔位: 誤差值:
(1) 0.10mH ~ 0.200H ±0.5%;
(2) 2.000H ~ 20.00H ±0.5%;
(3) 20.00H ~ 200.0H ±0.5%;
(4) 200.0H ~ 2000.H ±0.5%;


電感器無功功率: 0 ~ 20.00Mvar 誤差值: ±1%;
電感器有功功率: 0 ~ 20.00kW 誤差值: ±1%;
電感器損耗因數: 0 ~ 20.00% 誤差值: ±1%;
電感器電阻分量: 0 ~ 10.00Ω 誤差值: ±1%;
電感器感抗分量: 10mΩ ~ 200kΩ 誤差值: ±1%;

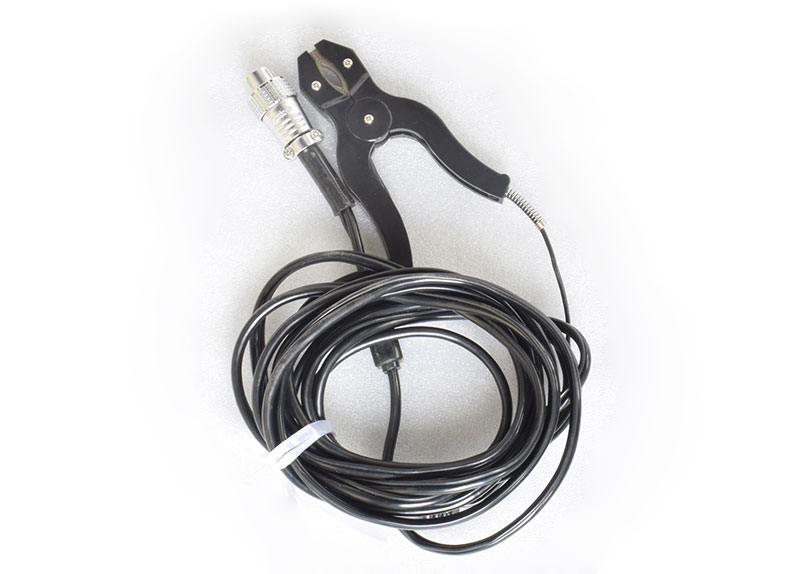

鉗形傳感器測量范圍及誤差(部件):

電流測量檔位(AC): 誤差值:
0.000mA ~ 50.00A ±0.2%

應用領域 APPLICATION FIELD

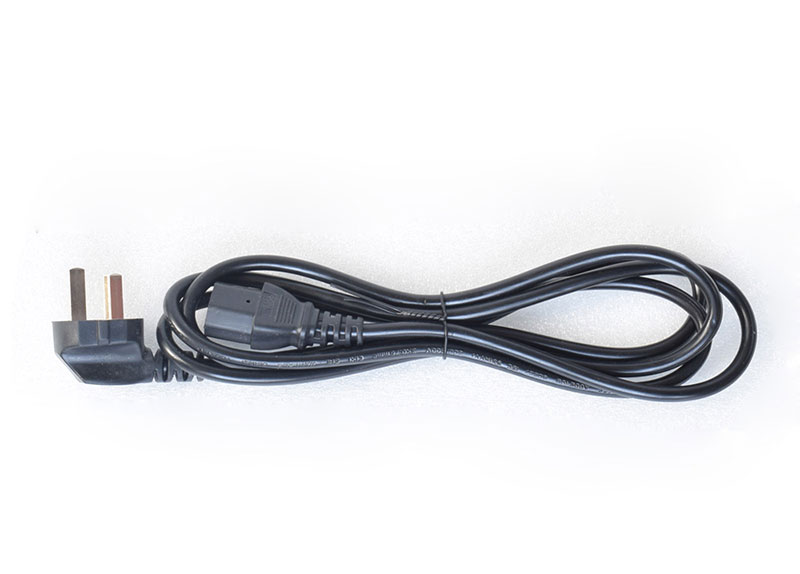

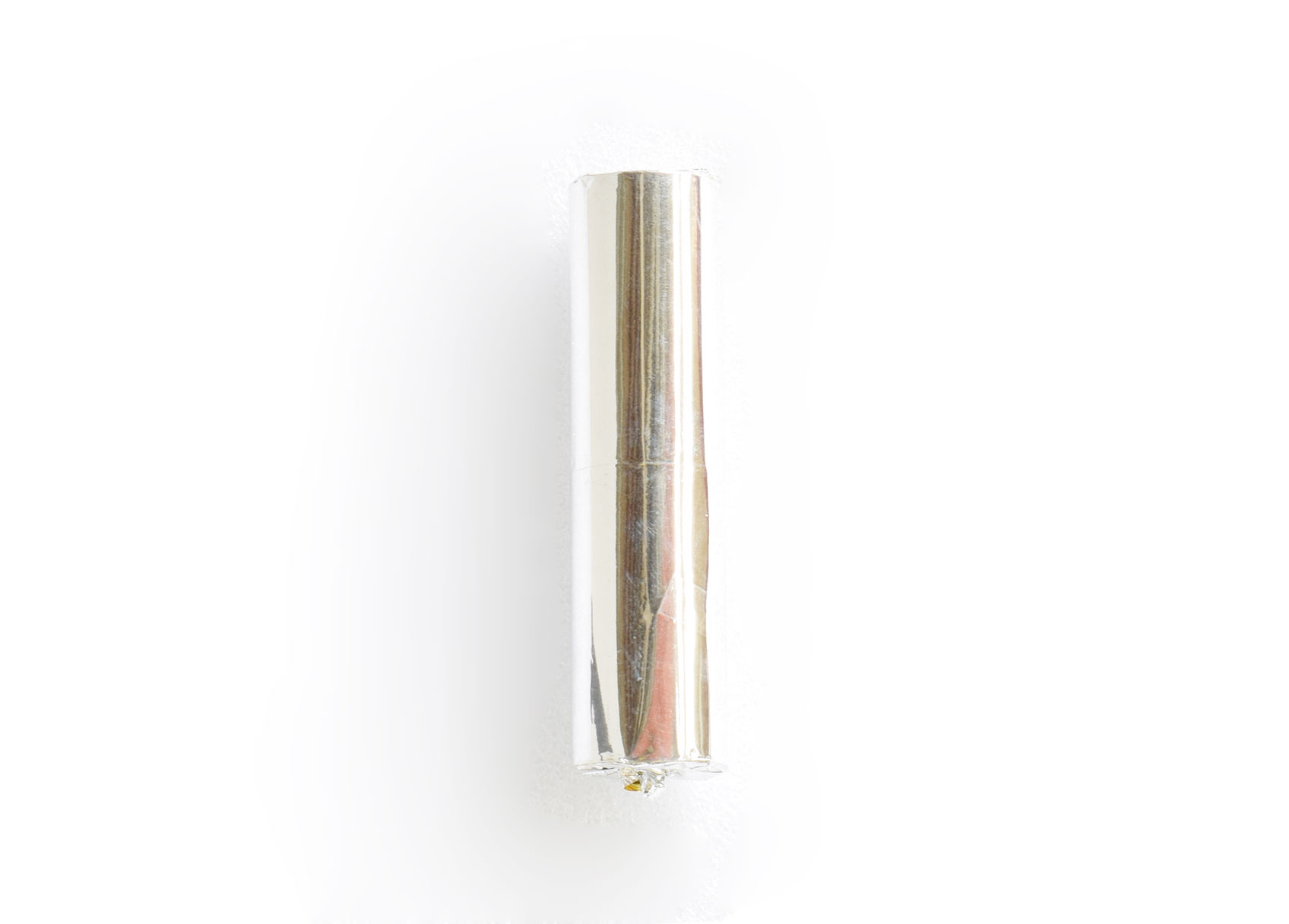

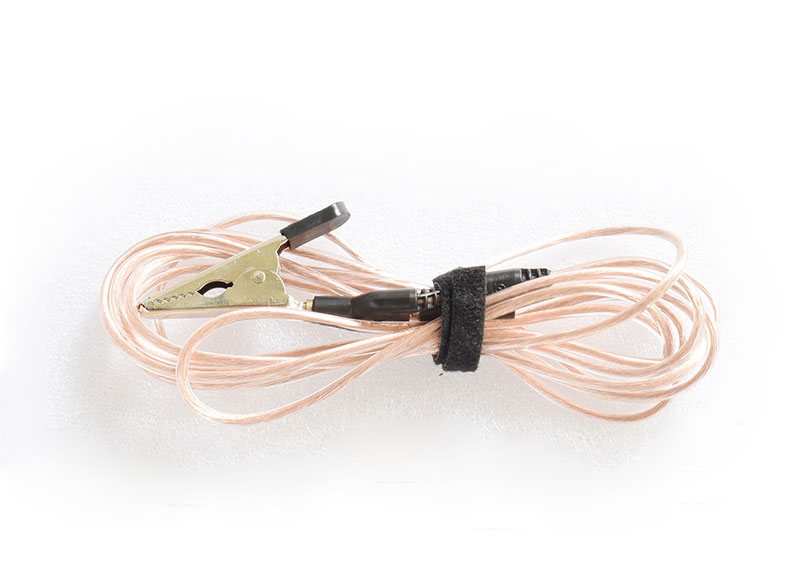

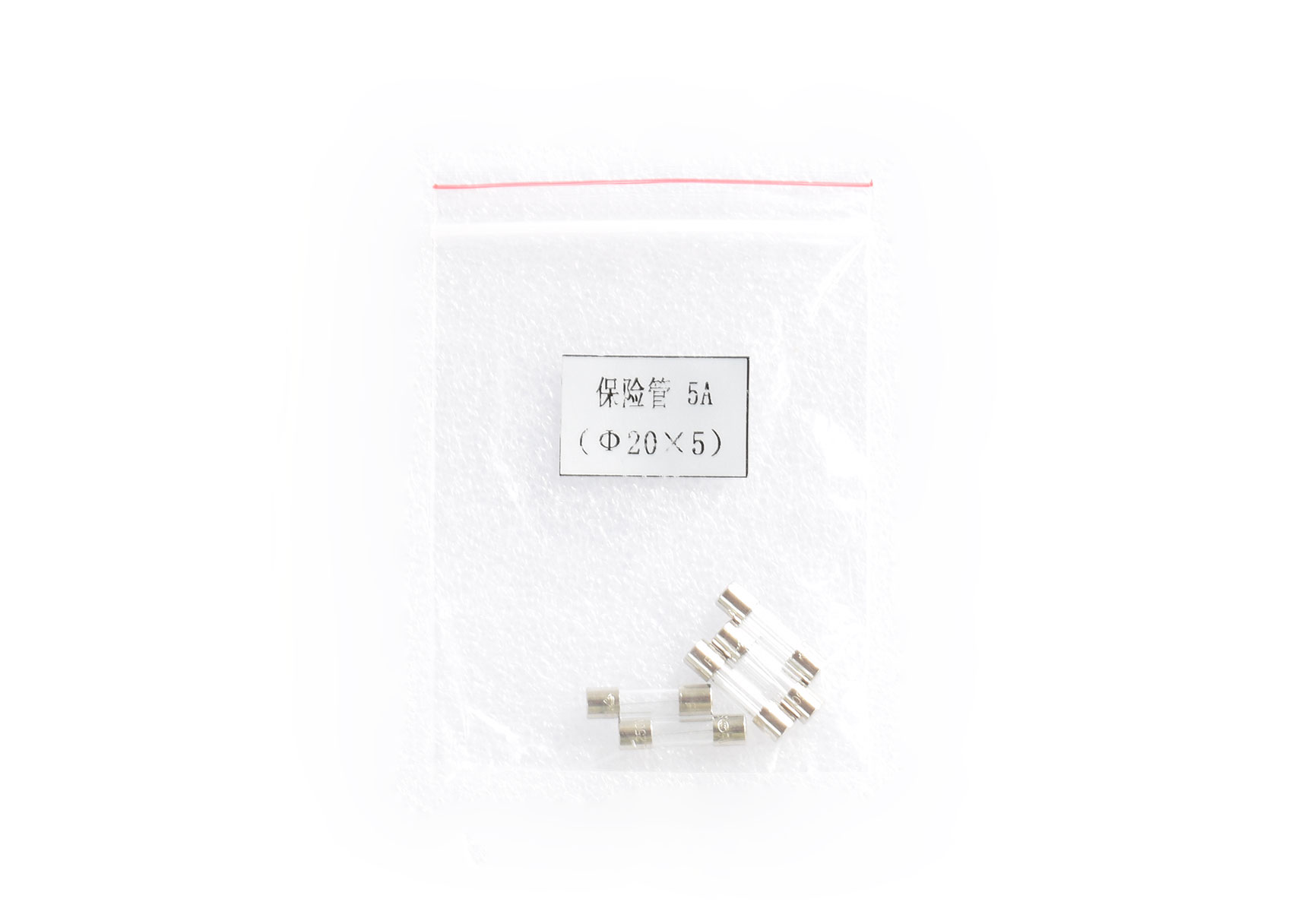

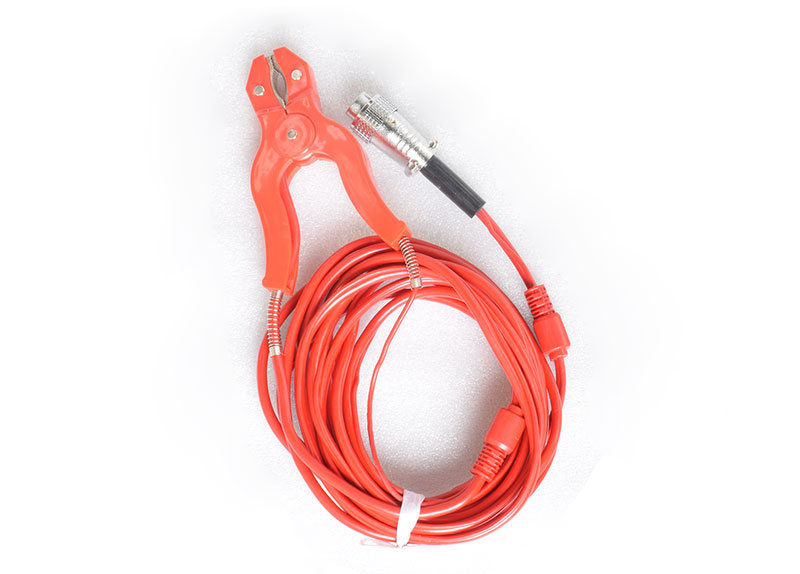

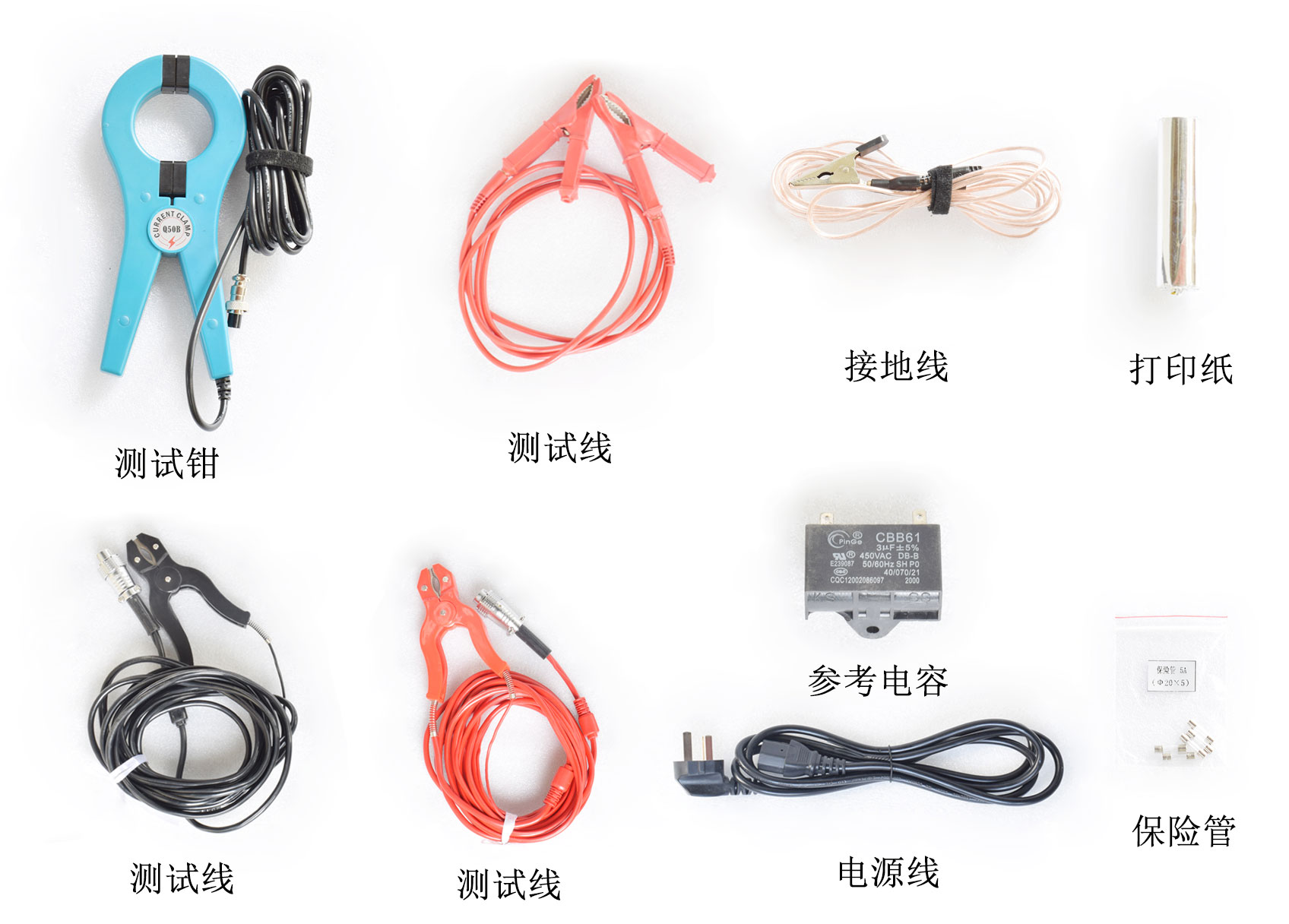

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
