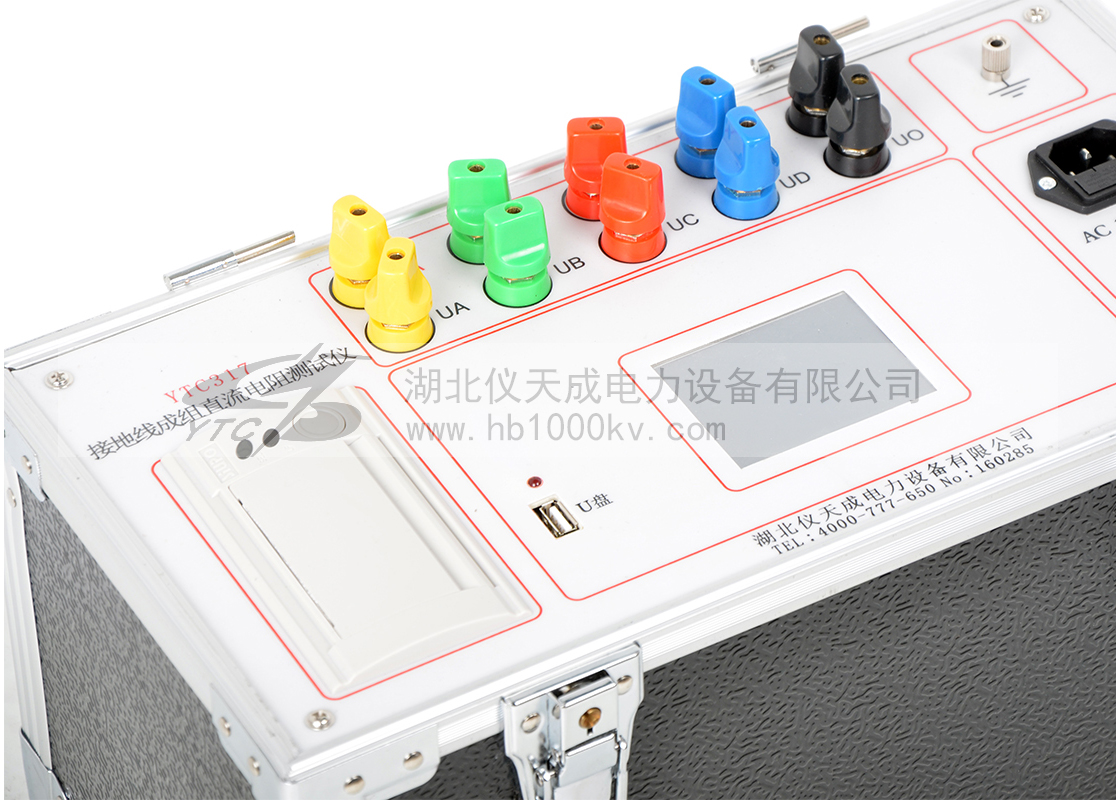

YTC317接地線成組直流電阻測試儀

        YTC317接地線成組直流電阻測試儀是按《規程》的要求,對攜帶型短路接地線及個人保護接地線進行成組直流電阻試驗。
        該接地線成組直流電阻測試儀也可考核多股銅質軟導線的截面積是否符合要求。可以科學地評價接地線的截面、材質、接頭壓接、有無斷芯等參數,以對新地線驗收,對已應用中的接地線進行可用性的科學評價。

提示:凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

產品簡介:
      YTC317接地線成組直流電阻測試儀是按《規程》的要求,對攜帶型短路接地線及個人保護接地線進行成組直流電阻試驗,用于考核接地線線鼻和匯流夾與多股銅質軟導線之間的接觸是否良好。同時,YTC317接地線成組直流電阻測試儀也可考核多股銅質軟導線的截面積是否符合要求。

產品特征:
1、依據2002年國電公司新安規設計;
2、智能控制,全自動檢測,全自動計算與分析;
3、體積小巧、接線簡單,操作方便;
4、觸摸顯示屏,顯示直觀,操作方便;
5、帶時鐘,可存儲打印試驗結果;
6、具備U盤接口,可導出保存的測試結果;
7、自動日歷時鐘;
8、可自動測量2端、3端,4端、5端成組接地線,適應各種不同情況;
9、可以自定義接地線的截面積和長度


產品別稱:直流電阻測試儀、接地線成組直流電阻測試儀、接地線直阻儀

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

項目 參數指標
測試電流 20A    30A
測試范圍 0—199.99mΩ
精度 0.5級
接地線測試端子 2—5端
電源 220V±10%  50±5 Hz

附:攜帶型短路接地線的試驗項目、周期和要求

項目 周期 要求 說明
成組直流電阻試驗 不超過5年 在各接線之間測量直流電阻,對于10 mm2、16 mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、的各種截面,平均每米的電阻值應分別小于1.98 mΩ,1.24 mΩ,0.79mΩ,0.56mΩ,0.40mΩ,0.28mΩ,0.21mΩ,0.16mΩ, 同一批次抽測,不少于2條,接線鼻與軟導線壓接的應做該試驗




應用領域 APPLICATION FIELD

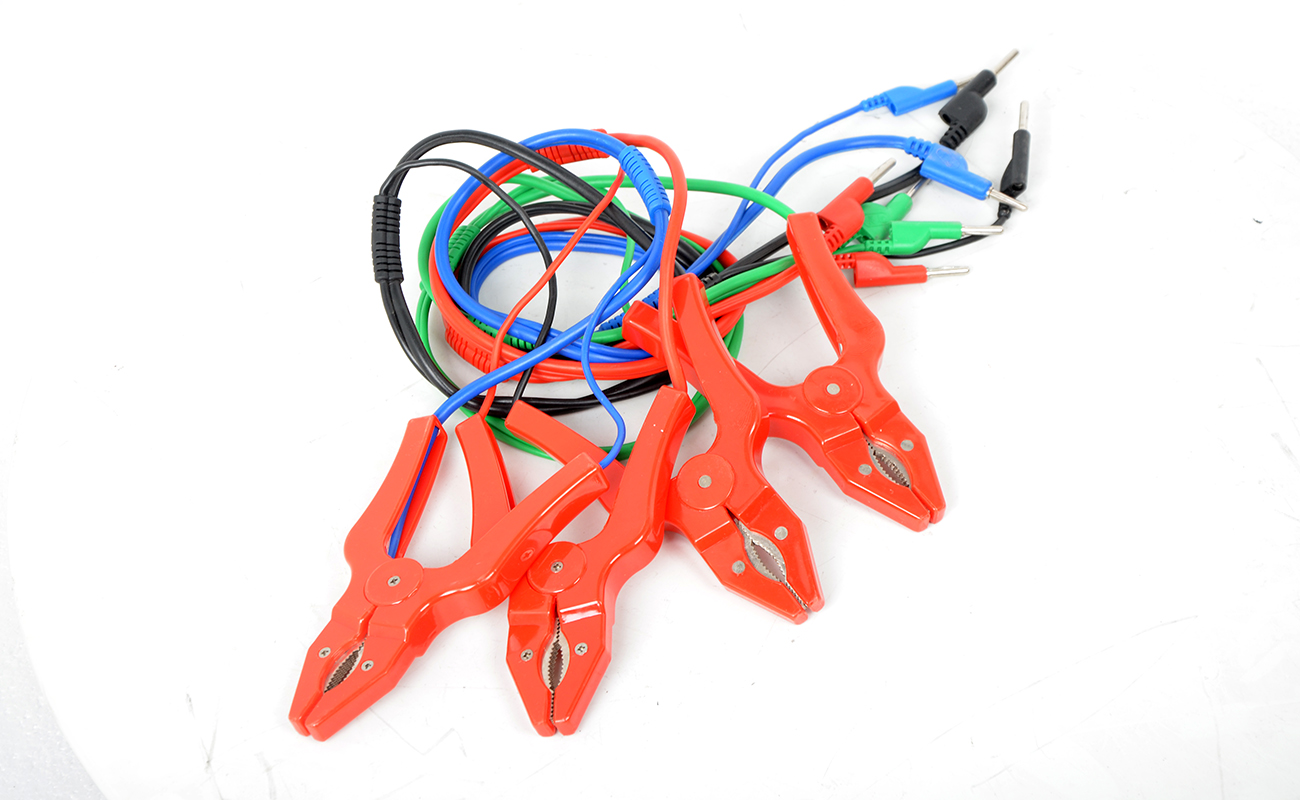

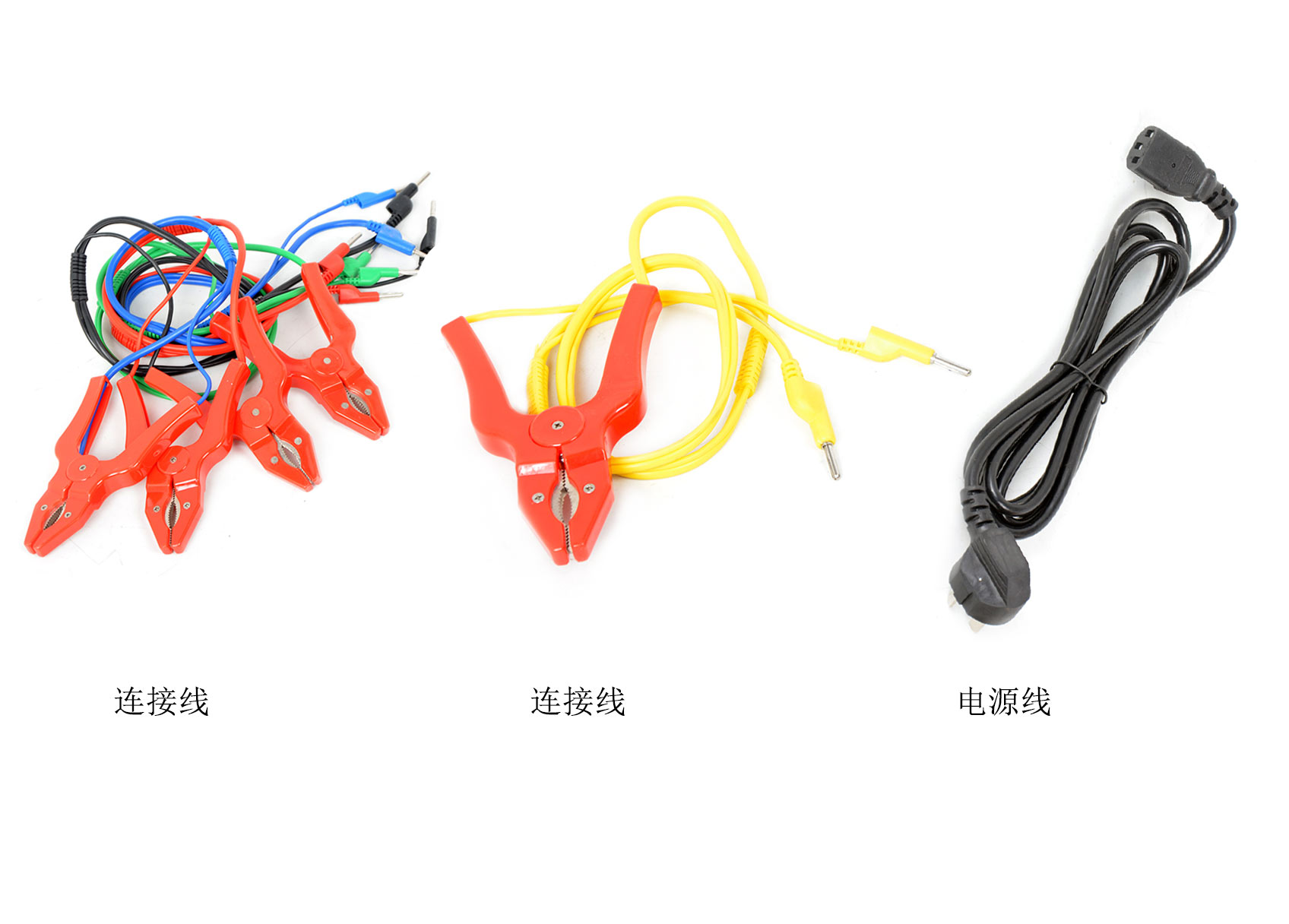

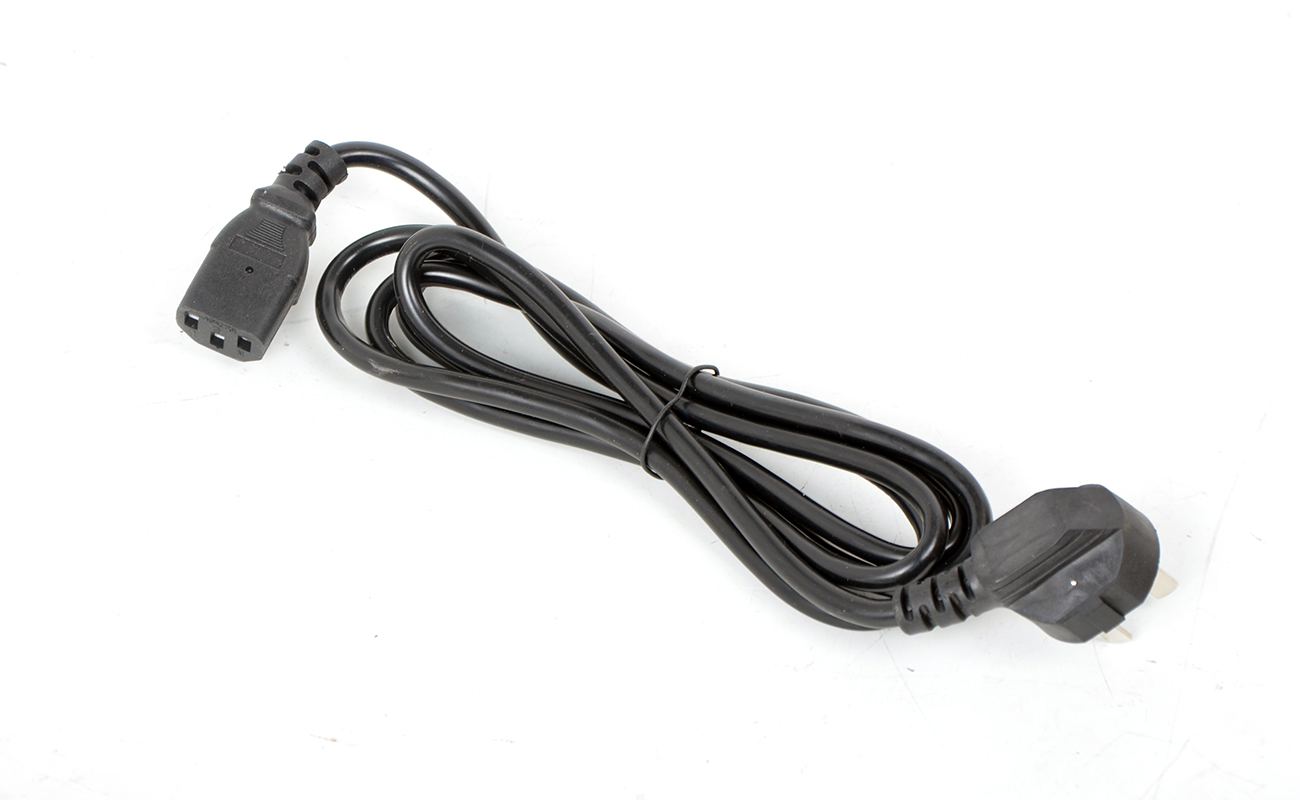

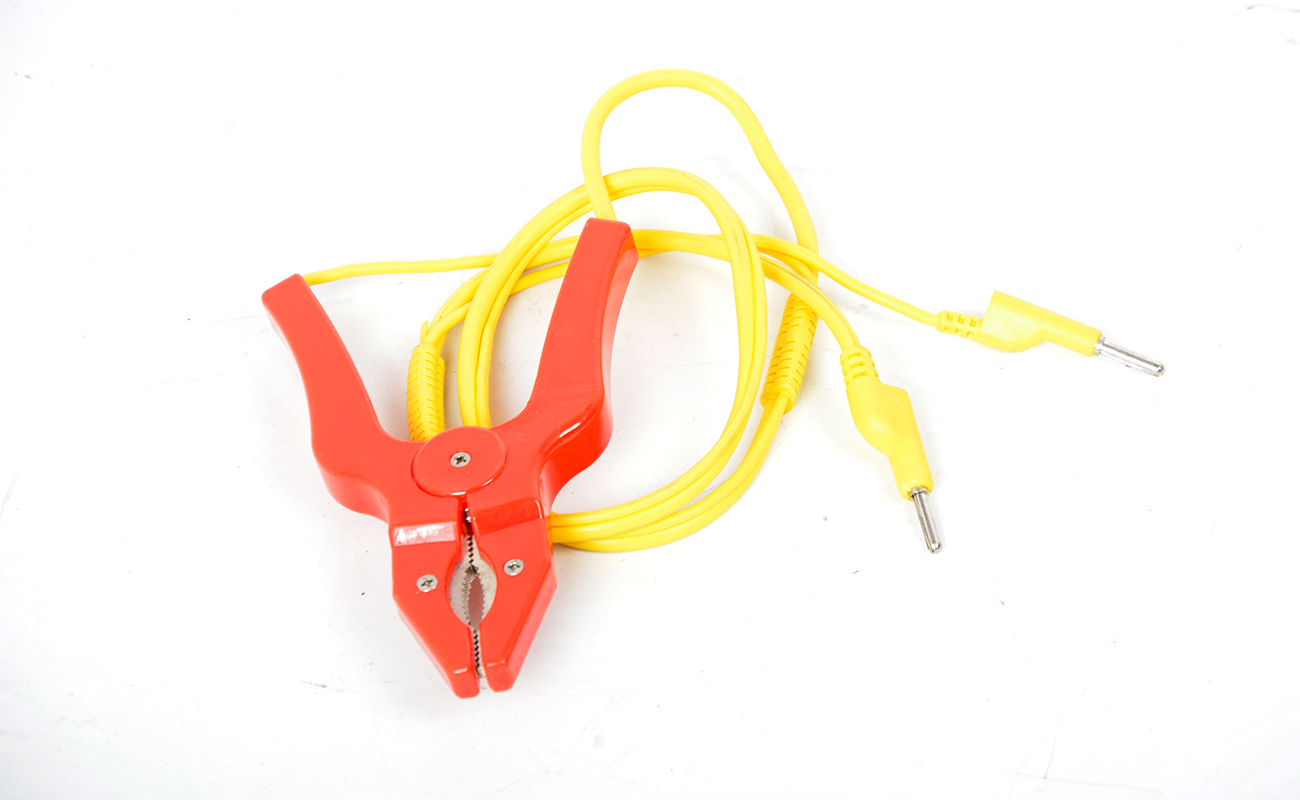

附件配件 ACCESSORIES ACCESSORIES

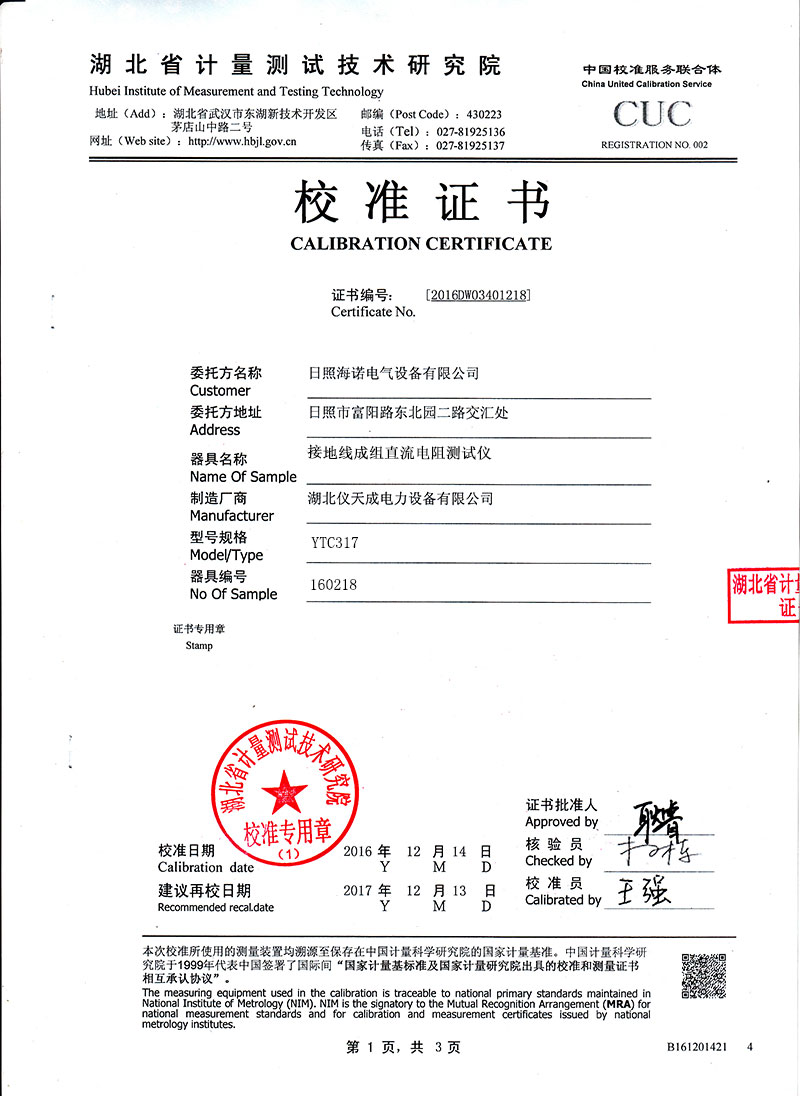

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產,通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測,全面通過ISO9001國際質量管理體系認證。
